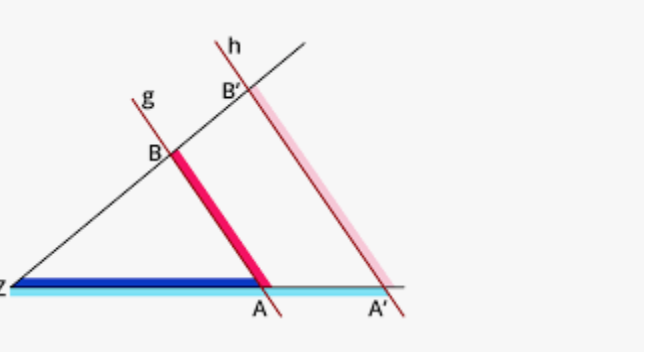

Betrachte mal folgende Grafik:
Laut dem Strahlensatz gilt: \(\dfrac{\overline{ZA'}}{\overline{A'B'}} =\dfrac{\overline{ZA}}{\overline{AB}}\). Also \(\overline{ZA'}\) zu \(\overline{A'B'}\) verhält sich genauso wie \(\overline{ZA}\) zu \(\overline{AB}\).
Für dein Beispiel lese ich nun auf der rechten Öffnung des Werkstücks \(7,2 cm\). Damit würde für deine Höhe der Öffnung (bezeichne man sie mit \(x\)) gelten: \(\dfrac{10cm}{1cm}=\dfrac{7,2cm}{x}\). Wenn du diese Gleichung nun nach \(x\) umstellst kommst du auf dein Ergebnis.
Bei der Dicke des Drahtes machst du es genauso. Du musst nur den Wert auf dem Messkeil ablesen, wo dein Draht mittig liegt.
Hoffe das hilft weiter.
Diese Antwort melden
Link
geantwortet
maqu
Punkte: 8.84K
Punkte: 8.84K
Aber ich muss doch von den 7,2 cm 5 cm abziehen oder ?
─
kundi
18.01.2021 um 17:07
Nein ... schau nochmal auf die Grafik, es bezieht sich auf die ganze Strecke (von 0 bis 7,2) ... die 5 geben dir nur an wo die Hälfte deiner Strecke ist, damit du die Werte leichter ablesen kannst ... wenn du genau schaust liegt die 5 sogar vor der vorderen Öffnung
─
maqu
18.01.2021 um 17:31
