Hallo,

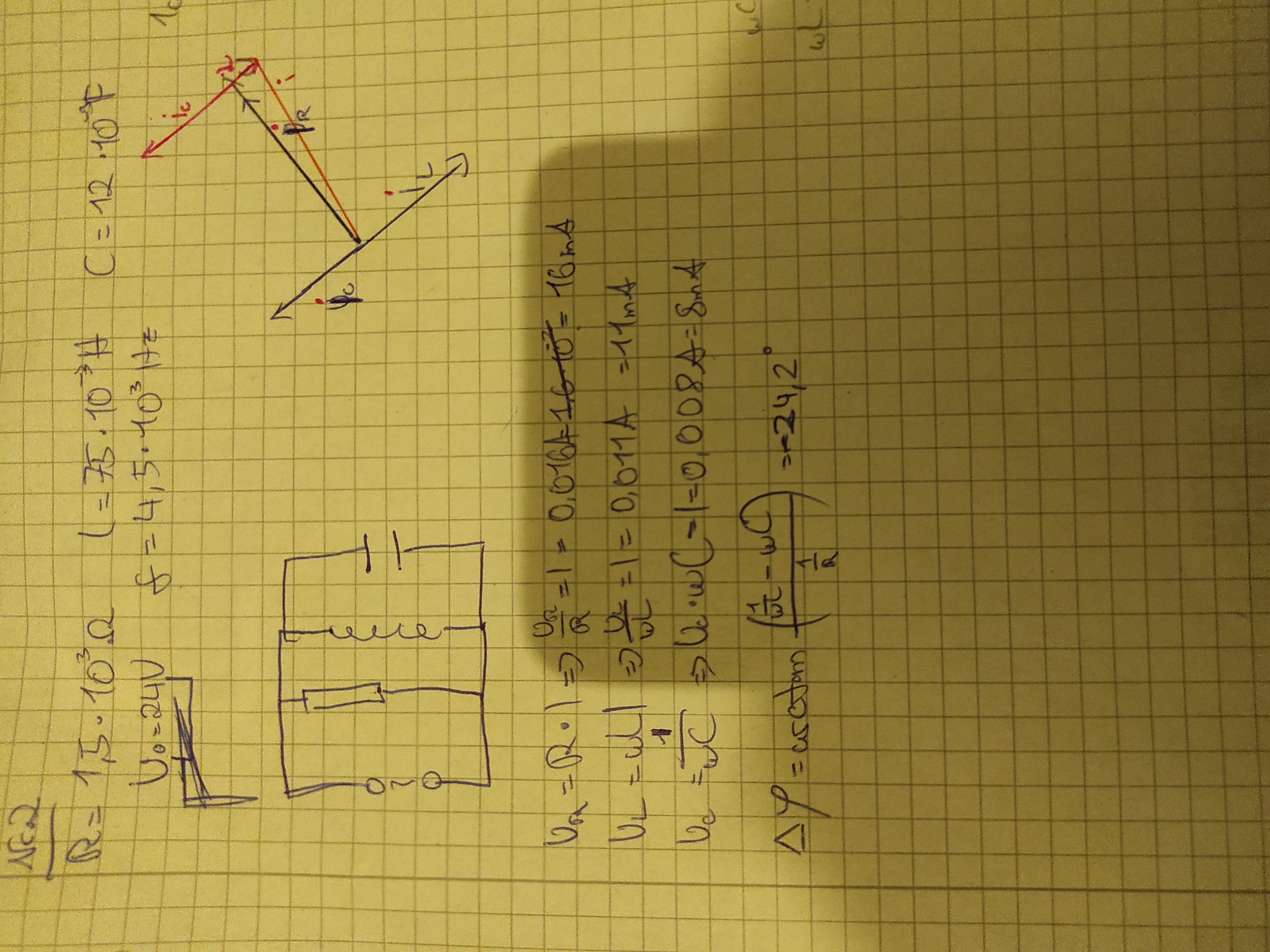

die Formel zur Berechnung der Winkel ist richtig, der Fehler lag in der numerischen Rechnung.
Du sollst folgendes bekommen: Winkel = arctan(0,1981) = 11,2°.
Du konntest den Winkel auch anhand der Beträge der bereits berechneten Ströme berechnen:
Winkel = arctan((IL - IC) / IR) = arctan((11,31 - 8,14) / 16) = arctan(0,1981) = 11,2°.
Dieser Winkel ist auch das Argument der komplexen Impedanz, er ist hier positiv, da der Betrag des Stroms durch die Spule IL grösser als der Strom durch den Kondensator IC ist.
Die Phasendifferenz (Phi_u - Phi_i) ist dann: Delta_Phi = - Winkel = -11,2°.
Gruß
Elayachi Ghellam
